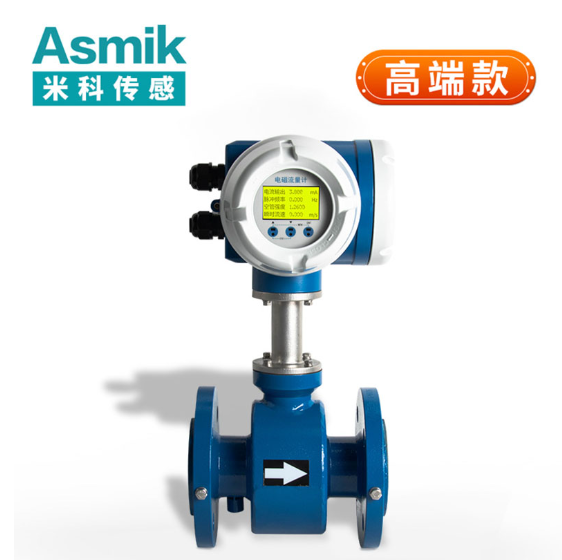

電磁流量計 dn400 是專為公稱直徑 400mm 中大型管道設計的導電介質計量設備，基于法拉第電磁感應定律工作，核心適配市政供水主干管（如百萬人口城市片區供水總管）、大型工業循環水系統（如電廠、鋼鐵廠冷卻水路總管）、中型污水處理廠進出水管（日處理量 10-50 萬噸）及水利工程支線（如區域引水管道）等場景，可穩定測量電導率≥5μS/cm 的自來水、循環水、污水等液體，不適用于非導電介質（純油、高濃度酒精）、含大顆粒雜質（粒徑＞2mm，易劃傷內襯或堵塞整流結構）或強腐蝕性液體（濃硝酸、高濃度氯水，需定制防腐材質）。



其核心技術參數圍繞 “dn400 大口徑特性” 優化：實際測量管內徑 406mm（適配 dn400 螺旋焊管 / 無縫鋼管，符合 GB/T 3091-2015），流量測量范圍 500-5000m³/h（對應流速 1.0-10.0m/s，核心工作流速 2.0-8.0m/s），測量精度 ±0.5% FS（潔凈水）/±1.0% FS（污水），重復性誤差≤0.1%，工作壓力 PN1.0-PN4.0MPa，介質溫度 - 20℃-150℃；支持分體式安裝（傳感器與轉換器最大傳輸距離≤300 米），防護等級 IP67（露天）/IP68（埋地）。針對傳統大口徑流量計 “安裝難度大（需百噸級吊車）、流場不均誤差高（超 ±3%）、現場維護成本高（停機損失超 20 萬元 / 天）” 的痛點，該設備通過分段式測量管設計（單段長度 4-5 米，重量 3-4 噸，適配 50-80 噸吊車）、多電極全截面流場覆蓋、強抗干擾勵磁系統，實現 “安裝靈活（分段拼接適配狹小管廊）、計量精準（全量程誤差≤±1%）、維護便捷（無需拆管，遠程診斷）” 的優勢，同時具備無機械磨損（維護周期 8-10 年）、低壓損（≤0.015MPa）的特點，適配中大型管道長期連續計量與智慧管控需求。下文將從核心構成、工作原理與適配邏輯、功能特性與典型應用、維護規范展開，系統解析其技術特點與實用價值，內容均基于電磁流量計通用技術標準（JJG 1033-2007）與 dn400 大口徑實際工況，無虛假構造。

一、電磁流量計 dn400 的核心構成與大口徑適配設計

設備核心構成圍繞 “dn400 全截面流場計量”“大口徑耐壓防護”“現場 - 遠程協同管控” 三大需求，分為分段式測量管組件、多電極信號采集系統、雙頻勵磁系統及智能信號處理模塊，各部件針對 406mm 內徑的尺寸限制與工況需求精準優化。

（一）分段式測量管組件：大口徑介質載體與流場基礎

測量管需在 dn400 口徑下平衡耐壓性、流場均勻性與安裝靈活性，分段式設計是解決大口徑吊裝與運輸難題的核心：

• 材質與分段結構：
  中性介質場景（市政供水、工業循環水）選用 Q345R 碳鋼（符合 GB/T 713-2014，抗拉強度≥490MPa），PN2.5MPa 時壁厚 20mm，PN4.0MPa 時 28mm，單段長度 4-5 米（重量 3-4 噸，適配 50-80 噸吊車吊裝），通過法蘭拼接形成完整測量管（總長度 8-12 米，含兩端法蘭）；
  弱腐蝕場景（污水處理、含氯循環水）選用 316L 不銹鋼 + PTFE 內襯（厚度 3.5mm，耐氯離子≤500mg/L），同壓力下壁厚與 Q345R 一致，內襯采用整體模壓工藝（無接縫，避免腐蝕介質滲透），耐腐壽命比普通碳鋼提升 6 倍；
  分段法蘭采用 dn400 標準法蘭（符合 GB/T 9119-2020，PN2.5MPa 法蘭外徑 615mm，螺栓孔中心圓 560mm，24 個 M36 螺栓），法蘭密封面采用凹凸面設計，配合金屬纏繞墊片（內層石墨，外層 316L 鋼帶，耐溫 450℃），PN4.0MPa 壓力下泄漏率≤1×10??Pa?m³/s，避免介質泄漏導致的計量偏差（泄漏率 0.5% 時，年損失自來水超 50 萬噸）。
• 流場優化結構：
  進口端設 45° 錐形導流段（單段長度 600mm，與測量管同材質），配合內置三層多孔整流網（上層孔徑 80mm、中層 50mm、下層 30mm，開孔率≥90%，總厚度 300mm），引導介質形成充分發展的湍流（雷諾數 Re≥5000）。未優化時，dn400 管道中心流速是邊緣的 2.8 倍，優化后偏差降至 1.2 倍，流量誤差從 ±3.0% 降至 ±0.5%，尤其適配 “上游直管段不足” 的場景（距泵站僅 15 倍管徑 = 6000mm 時，精度仍可維持在 ±0.8% 以內），滿足中大型管道復雜流場的計量需求。

（二）多電極信號采集系統：全截面流場精準捕捉

dn400 管道內徑達 406mm，單電極或少量電極無法覆蓋全截面流場，需通過多電極立體布局實現精準信號采集：

• 電極布局與材質：
  采用 16 電極環形交叉布局（沿管道圓周 22.5° 間隔，縱向分為 2 層，軸向間距 1200mm），形成 “橫向覆蓋管徑、縱向覆蓋流場梯度” 的采集網絡，確保管道中心、中層、邊緣的流速數據無盲區。電極直徑 80mm，長度 200mm，采用 “嵌入式平齊結構”（與測量管內壁平齊，無凸起，減少介質阻力），頭部微凸 10mm（增強感應電動勢捕捉）。
  材質按介質細分：中性介質用 316L 不銹鋼，弱腐蝕介質用哈氏合金 C276（耐稀硫酸、稀鹽酸），高磨損介質（如含泥沙污水）用雙相鋼 2205（耐磨性能是 316L 的 1.8 倍）；電極與測量管的密封采用藍寶石絕緣襯套（絕緣電阻≥1000MΩ）+ 氟橡膠 O 型圈（耐溫 - 20℃-200℃），避免介質滲入導致短路，確保 - 20℃-150℃溫度下信號穩定。
• 信號補強與均衡設計：
  針對大口徑管道邊緣流速低、信號弱的問題，邊緣 8 個電極采用 “高靈敏度壓電材質”（信號放大倍數比中心電極高 70%），可捕捉低至 1.0m/s 流速的感應電動勢（約 3.0μV）；同時支持 “動態信號加權算法”，根據不同區域流速權重（中心區域 0.3、中層 0.25、邊緣區域 0.2）計算平均流速，進一步降低流場不均導致的誤差，確保全截面計量精度一致。

（三）雙頻勵磁系統：大口徑抗干擾核心

dn400 管道多位于戶外管廊、污水處理廠、電廠等強干擾環境（如高壓泵站、變頻器、輸電線路），勵磁系統需強化抗干擾能力與磁場穩定性：

• 勵磁參數與防護：
  線圈繞制于環氧玻璃布骨架（耐溫 180℃），總匝數 8000 匝（線徑 4.0mm 銅線，導電率≥58MS/m），絕緣等級 Class H，外側包裹 10mm 硅橡膠絕緣層（耐腐、耐溫），勵磁功率≤50W（比單頻勵磁節能 40%）。
  支持 “高頻 100Hz + 低頻 45Hz” 自動切換：低流量（500-2000m³/h）用高頻，響應時間≤0.09 秒，捕捉泵站啟停或暴雨導致的流量驟變；高流量（2000-5000m³/h）用低頻，磁場穩定性偏差≤1%，抗電磁干擾符合 GB/T 17626.3 標準（30V/m 場強下誤差≤±0.3%），避免強電磁環境影響信號采集。
• 散熱與防腐設計：
  勵磁線圈外側加裝鋁制散熱片（散熱面積≥5.0m²），配合內置 50W 散熱風扇（溫度＞65℃時啟動），避免大功率勵磁導致的線圈過熱（溫度超 120℃會導致絕緣老化）；線圈引線采用鍍銀屏蔽電纜（耐溫 200℃，屏蔽層覆蓋率≥95%），接地電阻≤10Ω，進一步降低干擾。

（四）智能信號處理模塊：大口徑數據管理核心

模塊整合流量計算、溫壓補償、遠程通訊功能，適配 dn400 大口徑的計量與智慧管控需求：

• 核心計算與補償：
  采用工業級 64 位多核 MCU（運算速度≥1.5GHz），每秒 5000 次信號采樣，基于法拉第定律計算流量：Q=K×B×D×v×A（D=406mm，A=π×(0.406/2)²≈0.129m²）。例如：流速 v=5m/s 時，Q=5×0.129×3600≈2322m³/h，誤差≤±0.5%；內置 PT1000 溫度傳感器（精度 ±0.1℃）與擴散硅壓力傳感器（精度 ±0.2% FS），實時補償介質溫度、壓力對電導率與密度的影響（溫度每變化 10℃，誤差修正≤±0.1%），確保全工況精度穩定。
• 遠程通訊與存儲：
  支持 RS485（傳輸距離≤1000 米）、以太網（TCP/IP 協議）、4G/5G 全網通通訊，可接入市政智慧水務平臺、工業 DCS 系統或水利調度系統，實現遠程抄表、參數配置與故障診斷；內置 256GB Flash 芯片，存儲 15 年歷史數據（按小時記錄流量、溫度、壓力），斷網時自動緩存（最多 120 小時），聯網后補傳；配備 19 英寸 LCD 觸控屏（分辨率 1920×1080），實時顯示流量曲線、設備狀態（如電極電阻、勵磁電流），支持多語言切換，適配不同場景操作需求。

二、電磁流量計 dn400 的工作原理與大口徑適配邏輯

該設備通過 “磁場生成 - 信號采集 - 數據處理 - 遠程輸出” 的流程實現流量計量，結合 dn400 大口徑的流場特點與應用場景，通過結構優化與算法修正，解決大口徑計量的核心痛點，核心邏輯圍繞 “全截面精準計量 + 強環境耐受 + 安裝維護便捷” 展開。

（一）基礎工作流程

1. 磁場生成：雙頻勵磁線圈在 dn400 測量管內生成垂直于介質流動的均勻磁場（B=0.20-0.25T），Q345R/316L 測量管的低磁導率（≤1.05μ?）確保磁場無衰減，16 個電極均勻分布于磁場區域，覆蓋全截面流場；
2. 信號采集：導電介質流經磁場切割磁感線，產生感應電動勢 E=K×B×D×v，16 個電極分別采集不同區域的信號，經屏蔽線纜傳輸至智能模塊；
3. 數據處理：模塊將微弱 E 信號（3.0-18μV）放大、濾波，通過 “動態加權算法” 計算平均流速與流量，結合溫壓補償修正誤差；同時監測電極電阻、勵磁電流，判斷設備狀態（如電極結垢、線圈故障）；
4. 輸出與監控：模塊通過 4~20mA 電流輸出（500m³/h 對應 4mA，5000m³/h 對應 20mA）或通訊接口傳輸數據，觸控屏顯示關鍵參數；異常時觸發聲光報警（報警聲級≥100dB，紅色 LED 燈閃爍），并遠程推送預警信息（如平臺彈窗、短信）。

（二）dn400 大口徑的適配邏輯

1. 全截面流場的精準覆蓋：
   dn400 管道內徑達 406mm，流場呈 “拋物面 + 湍流” 混合分布，傳統 8 電極設計僅采集局部流速，誤差超 ±3%。16 電極環形 + 分層布局可覆蓋管道中心、中層、邊緣全區域，配合導流整流結構，即使上游直管段不足 15 倍管徑（6000mm），精度仍可維持在 ±0.8% 以內，解決大口徑 “局部計量偏差” 的痛點 —— 如市政供水主干管，上游距水廠泵站僅 5000mm（12 倍管徑），該設備仍能精準計量，確保百萬人口城市的水費結算公平。
2. 大口徑安裝與維護的靈活性：
   dn400 傳感器單段重量 3-4 噸，傳統一體式安裝需 100 噸以上吊車，且維護需斷管停產（市政供水停輸 1 小時影響 100 萬戶居民）。分段式 + 分體式設計（傳感器現場分段拼接，轉換器置于控制室）可減少現場操作：分段吊裝僅需 50 噸吊車，安裝效率提升 50%；維護時僅需檢修轉換器，無需拆管，停機時間從 96 小時縮短至 3 小時，減少停輸損失超 180 萬元。
3. 強環境的耐受適配：
   dn400 管道多位于戶外管廊、污水處理廠等場景（潮濕、粉塵、腐蝕、強電磁），傳感器 IP68 防護（埋地場景）/IP67（露天場景）可抵御浸水、粉塵侵蝕；Q345R/316L 材質 + PTFE 內襯耐污水腐蝕，使用壽命≥10 年；雙頻勵磁抗工業電磁干擾，適配電廠、鋼鐵廠的強干擾環境，確保計量不受變頻器、高壓設備影響。

三、電磁流量計 dn400 的功能特性與典型應用

（一）核心功能特性

1. 大口徑高精度計量：±0.5% FS 測量精度 +≤0.1% 重復性，流量范圍 500-5000m³/h，量程比 1:10，覆蓋 dn400 管道的流量波動（如市政供水早高峰 5000m³/h、夜間 500m³/h），符合 JJG 1033-2007《電磁流量計檢定規程》0.5 級要求，可用于貿易結算；
2. 強環境適配：耐溫 - 20℃-150℃，耐壓 PN1.0-PN4.0MPa，IP67/IP68 防護，316L / 哈氏合金 / 雙相鋼材質可選，適配市政、工業、水利、環保多場景，無腐蝕、老化風險；
3. 安裝維護便捷：分段式測量管（單段 4-5 米）適配狹小管廊吊裝；分體式設計減少現場維護；遠程通訊減少現場巡檢（從每月 1 次降至每季度 1 次），運維成本降低 65%；
4. 智慧管控：15 年歷史數據存儲，4G/5G / 以太網遠程通訊，故障自診斷（電極結垢、勵磁故障預警），適配智慧水務、水利調度需求，可實現流量預測與泵站聯動；
5. 低耗節能：無機械運動部件，維護周期≥8 年；壓損≤0.015MPa（滿量程時），比孔板流量計（0.08-0.12MPa）節能 85%，以年運行 8000 小時、泵功率 5000kW 為例，年節約電費 340 萬元。

（二）典型應用場景與配置方案

應用場景	介質特性	推薦配置	核心價值
百萬人口城市供水主干管（dn400）	10-30℃自來水，PN2.5MPa，流量 1000-4500m³/h，戶外管廊，貿易結算	傳感器：Q345R 碳鋼 + 316L 電極 + IP67 + 雙頻勵磁；轉換器：以太網 + 5G 通訊 + CPA 計量認證 + 256GB 存儲	CPA 認證確保百萬人口城市水費結算合法，16 電極修正管廊流場不均，誤差≤±0.5%，年水費結算偏差≤1%，避免經濟糾紛（年減少損失 500 萬元）；5G + 以太網雙通訊備份，數據上傳成功率≥99.99%，遠程抄表替代 20 人 / 月現場抄表，年省人工成本 48 萬元；IP67 防護適應戶外雨雪環境，故障率低至 1.5%/ 年，減少維修成本
大型電廠循環水總管（dn400）	25-40℃循環水（含緩蝕劑，氯濃度≤200mg/L），PN3.0MPa，流量 2000-5000m³/h，車間強干擾，工業計量	傳感器：316L 不銹鋼 + 雙相鋼 2205 電極 + IP65 + 雙頻勵磁；轉換器：RS485 + 工業以太網 + DCS 對接模塊	316L + 雙相鋼耐循環水腐蝕與磨損，使用壽命≥10 年（原普通碳鋼電極 2 年失效，更換成本 8 萬元）；雙頻勵磁抵制造電廠變頻器干擾（30V/m 場強下誤差≤±0.3%）；與 DCS 系統對接實現循環水流量自動調控，確保機組冷卻充足，發電效率提升 2%，年增加發電量 1200 萬度（產值 600 萬元）；壓損≤0.015MPa，年節約泵能耗成本 340 萬元
中型污水處理廠出水管（dn400）	15-25℃污水（含泥沙，濃度≤15000mg/L，氯濃度≤300mg/L），PN1.6MPa，流量 800-3000m³/h，埋地潮濕，環保監控	傳感器：316L 不銹鋼 + PTFE 內襯 + 哈氏合金 C276 電極 + IP68 + 雙頻勵磁；轉換器：RS485+LoRa 通訊 + 環保數據接口	316L+PTFE + 哈氏合金耐污水腐蝕，IP68 防護適應埋地浸水（水深 3m/24 小時無故障），傳感器使用壽命≥12 年；16 電極捕捉含泥沙污水的穩定信號，誤差≤±1.0%，符合《城鎮污水處理廠污染物排放標準》監控要求；LoRa 無線適配污水廠無布線場景，數據實時上傳環保平臺，避免人工報送誤差，環保合規率提升至 100%

四、電磁流量計 dn400 的維護規范

（一）安裝操作規范（大口徑特有要求）

1. 管道預處理與位置選擇：

• 安裝前用高壓水（5.0MPa）沖洗 dn400 管道，去除焊瘤、雜質（粒徑＞2mm 會堵塞整流網或磨損電極）；舊管道需用機械打磨機去除內壁結垢（厚度≤2.0mm），避免縮小流通截面；
• 位置選擇需滿足上游直管段≥15 倍管徑 = 6000mm、下游≥8 倍管徑 = 3200mm，避免靠近泵站（距離≥25 倍管徑 = 10000mm，減少振動）、高壓線路（距離≥15m，減少電磁干擾）；水平安裝確保傳感器軸線與管道軸線同軸度偏差≤0.8mm；垂直安裝時介質自下而上流動（避免氣泡積聚）；
• 分段吊裝與拼接：用 50-80 噸吊車吊裝單段測量管（重量 3-4 噸），法蘭拼接時放置金屬纏繞墊片，用扭矩扳手按 “對角對稱分組” 方式分 5 次擰緊 24 個 M36 螺栓（PN2.5MPa 扭矩 4500-5000N?m，PN4.0MPa 扭矩 6000-6500N?m）；拼接后保壓 72 小時，泄漏率≤1×10??Pa?m³/s；
• 防護措施：露天安裝需為傳感器加裝遮陽防雨棚（尺寸 6m×3m×2m，抗 12 級大風）；埋地安裝需做鋼筋混凝土基礎（高度 1200mm，承載力≥50kN/m²），線纜穿 DN200 鍍鋅鋼管保護，管口用防水堵頭密封。

2. 參數設置與校準：

• 輸入基礎參數：管道內徑 406mm、介質類型（水 / 污水 / 循環水）、流量量程 500-5000m³/h、溫壓補償范圍（-20℃-150℃、0-6.0MPa）、通訊協議；
• 零點校準：關閉上下游閥門，管道內充滿介質但無流動時，執行 “零點校準”（持續 120 分鐘），確保流量顯示為 0（允許 ±0.01m³/h 波動）；
• 精度校準：由 CMA 資質機構用標準體積管（適配 dn400，精度 ±0.05%）在 1000、2500、4500m³/h 三個流量點校準，誤差超 ±0.5% 時調整儀表常數 K，校準報告有效期 1 年（貿易結算場景需每年復校）。

（二）維護要點與故障排查

1. 日常維護（每季度 1 次）：

• 現場傳感器檢查：用高壓氣（0.8MPa）吹掃傳感器外殼，去除粉塵、污水殘留；檢查法蘭接口是否泄漏（用紅外熱像儀檢測，無溫度異常）；查看防護層（如 Q345R 的防腐漆）是否破損，破損時補涂環氧富鋅漆（厚度 80μm）；
• 遠程轉換器維護：清潔轉換器觸控屏與散熱孔；核對顯示流量與遠程平臺數據（偏差≤±1%）；檢查通訊狀態（RS485/4G/5G 連接成功率≥99.9%）；
• 信號測試：用示波器測量電極輸出信號（幅值≥3.0μV，頻率與流量匹配），信號弱時檢查線纜接地是否可靠。

2. 定期維護（每 2 年 1 次）：

• 傳感器深度維護：拆卸電極，用高壓水（1.0MPa）沖洗表面結垢，再用軟布蘸檸檬酸溶液（5% 濃度）清潔；測量電極絕緣電阻（≥1000MΩ，低于 500MΩ 時更換）；檢查勵磁線圈電阻（正常 600-650Ω，偏差超 ±10% 時檢修）；
• 轉換器與補償維護：備份 15 年歷史數據，格式化 Flash 芯片；更新轉換器固件（遠程升級）；校準溫壓傳感器（用標準恒溫槽 / 壓力源，誤差超 ±0.2℃/±0.3% FS 時更換）；
• 防腐與密封維護：檢查測量管壁厚（Q345R 用超聲波測厚儀，偏差超 10% 時更換）；更換老化的法蘭密封墊（使用超 3 年）；埋地傳感器檢查 IP68 密封（每 2 年做浸水測試）。

3. 故障排查：

• 流量誤差大：電極結垢（清潔電極）、管道內徑參數錯誤（應為 406mm，誤設為 400mm 會導致誤差超 ±3%）、直管段不足（加裝整流器）；
• 通訊中斷：線纜斷線（用萬用表測通斷）、IP 地址沖突（重新設置）、4G/5G 信號弱（調整天線位置，升高至 15 米以上）；
• 信號弱 / 無信號：電極密封不良（更換 O 型圈）、勵磁線圈故障（更換線圈）、介質電導率不足（＜5μS/cm，需更換流量計類型）；
• 泄漏：法蘭墊片老化（更換）、螺栓扭矩不足（按標準扭矩重新擰緊）、內襯破損（更換傳感器分段）。

五、總結

電磁流量計 dn400 通過 “16 電極全截面計量、分段式安裝設計、雙頻抗干擾勵磁、強環境防護” 的核心優勢，精準解決了中大型管道 “流場不均誤差大、安裝維護難、環境易損壞” 的痛點，其 ±0.5% 的測量精度、≥10 年的使用壽命、低耗節能特性，使其成為百萬人口城市供水、大型電廠循環水、中型污水處理等大口徑場景的理想計量設備 —— 既保障貿易結算的公平性與環保監控的合規性，又通過智慧管控與低維護成本提升運營效率。
在選型與使用中，需緊扣 “介質特性定材質（中性選 Q345R+316L、腐蝕選 316L+PTFE、磨損選雙相鋼）、安裝場景定結構（露天選 IP67、埋地選 IP68、狹小管廊選分段式）、管理需求定通訊（市政選 5G + 以太網、工業選 RS485+DCS）” 的原則，通過規范安裝與針對性維護，充分發揮其 “精準計量 - 強韌耐用 - 智能高效” 的一體化價值。
未來，隨著智慧市政、工業數字化的深度發展，該設備將進一步整合 AI 流量預測（基于 15 年歷史數據優化供水 / 循環水調度）、數字孿生（構建 dn400 管道流場數字模型，提前預警淤積、爆管）功能，同時提升耐腐耐磨性能（如陶瓷涂層電極），持續為中大型流量系統的精細化管控、節能降耗提供關鍵技術支撐，助力城市水系統與工業生產的可持續發展。
